1.螺桿的拆卸和安裝是客戶一直以來非常關心的問題,這里就教大家如何正確有效地更換、安裝螺桿。

2.(圖)螺桿拆卸、安裝的詳細步驟(一)

3.螺桿拆卸步驟及生產與停機注意事項：

3.1把料管溫度升至適當溫度(可比平常生產溫度提高10℃至20℃). (依停機時生產材質所需溫度)，此步驟于設備因訂單、修?；驌Q線停機時，亦可使用。

3.2加上清料管料(如PP料),再把料管內所有料射空(含PP料) ，此步驟于設備因訂單、修模或換線停機時，亦可使用。.

3.3螺桿松退至最后.

3.4把開模位置及模厚位置調至最大(機臺上模具需拆下).

3.5拆掉射座上蓋及射出防護罩.

3.6關掉總電源.

3.7拆下射嘴及法蘭上的發熱圈和感溫線.

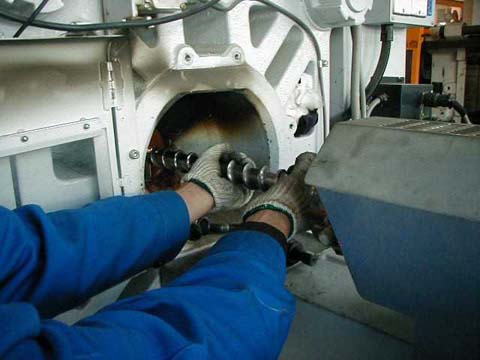

3.8用內六角扳手拆下螺桿尾部螺絲,使螺桿與馬達分開,(如圖1,圖2).

3.9

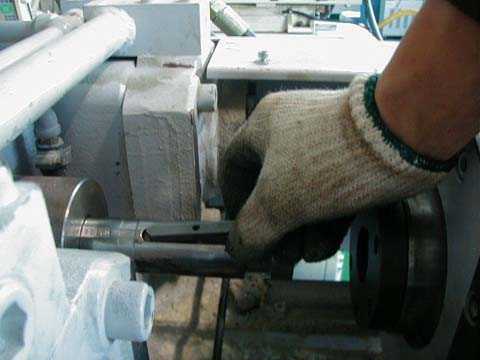

圖1 擰下固定的螺絲

3.10

圖2 螺桿與馬達分開



3.11取下螺桿尾部的兩個卡環,拿出法蘭,(如圖3,圖4, 圖5).

3.12

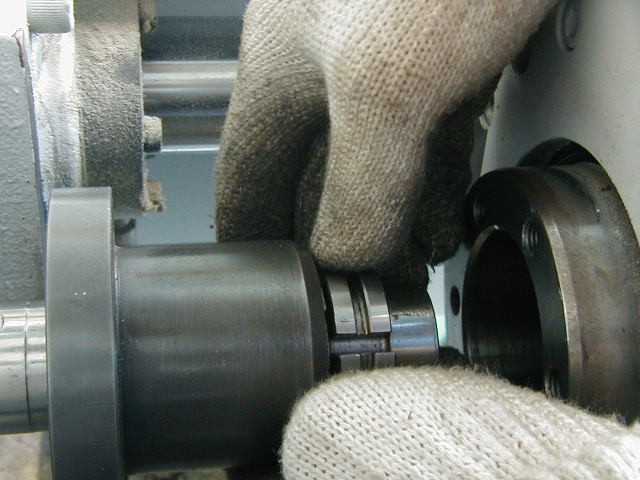

圖3  拆兩個卡環

3.13


圖

4

取出法蘭



3.14

圖5 法蘭取下后



3.15拆下螺絲及其法蘭的螺絲,并拿下. (如圖6,圖7, 圖8)

3.16

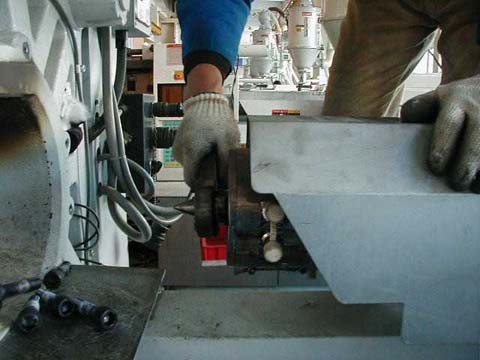

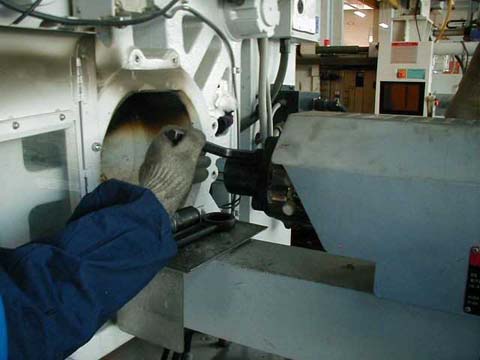

圖6  拆射嘴

3.17 (圖)螺桿拆卸、安裝的詳細步驟(二)

3.18

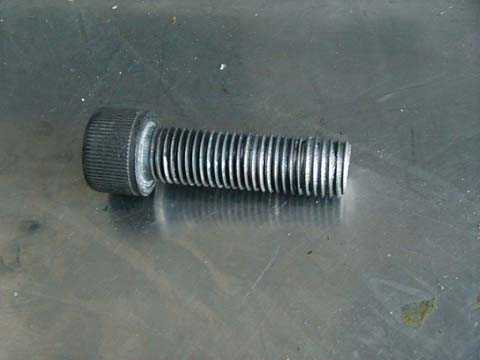

圖7擰下法蘭螺絲

3.19

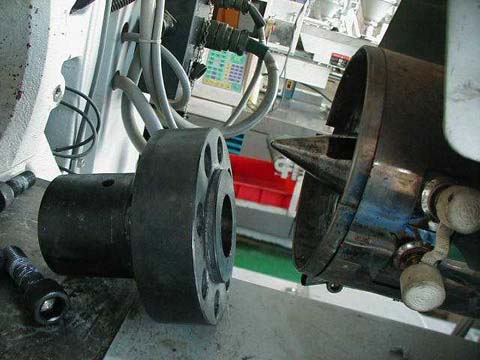

圖8 取下法蘭

3.20

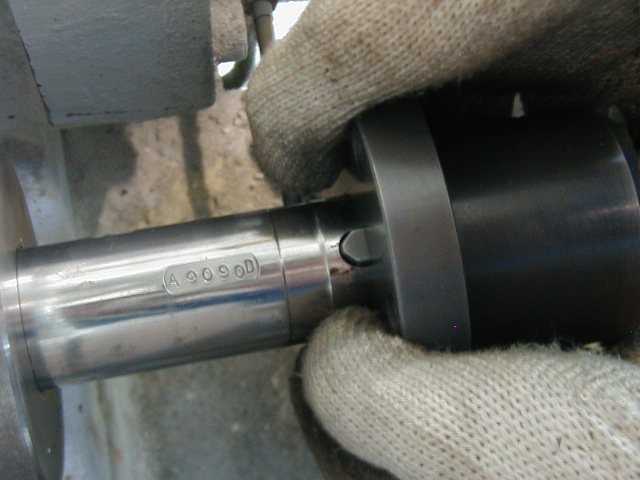

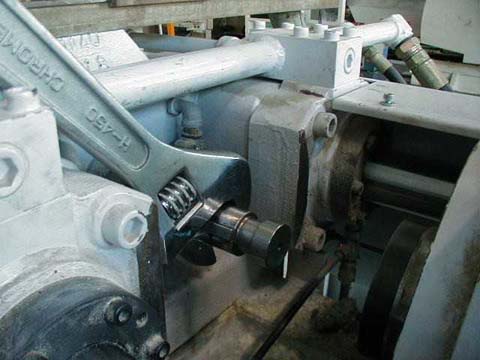

圖9  扳住螺桿尾部

3.21

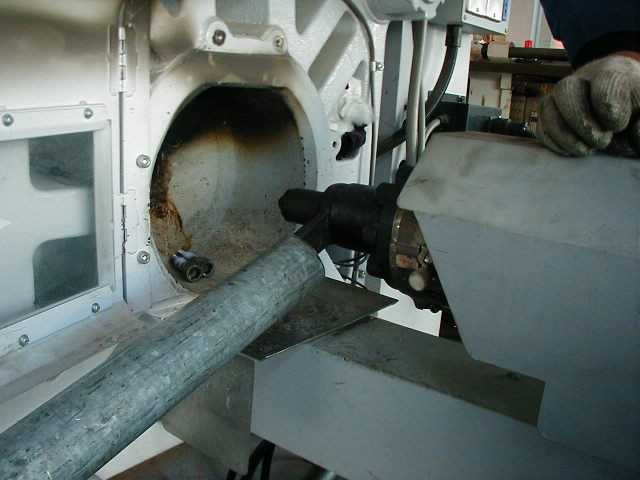

 圖10 扳下螺桿頭

3.22

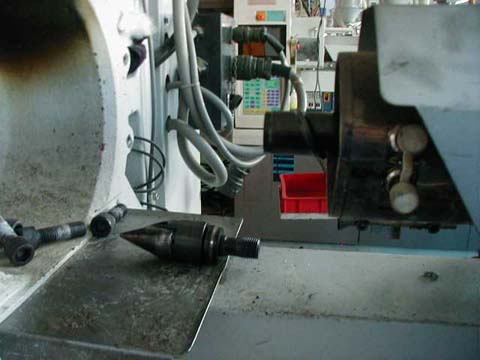

 圖11  取下螺桿頭組

3.23

3.24圖)螺桿拆卸、安裝的詳細步驟(三)
3.25螺桿安裝的詳細步驟:
3.25.1裝上法蘭,固定法蘭的螺絲前端也要上防熱油,并上緊時需對角上,(如圖1, 圖2，需同一人完成，確保鎖附時力量及對角不混亂).

3.25.2

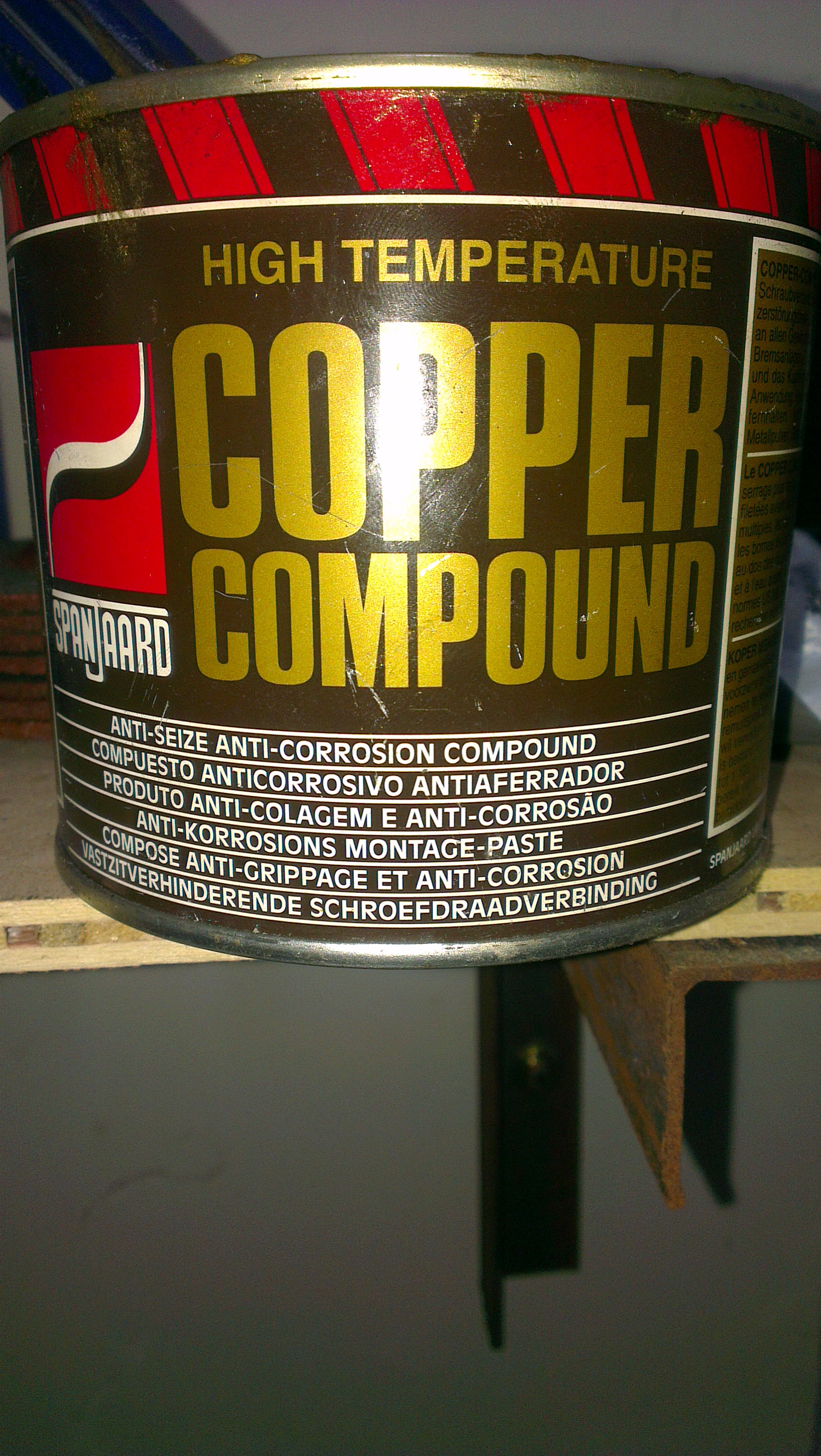

圖1 涂上防緊蝕膏(COPPER COMPOUND ，品牌：SPANJAARD，來自英國品牌，耐溫到890°C)

防緊蝕膏

3.25.3

圖2 對角緊擰法蘭螺絲

3.25.4裝上射嘴法蘭上的發熱圈、感溫線及射出防護罩.
3.25.5螺桿尾部裝上鍵,法蘭兩個卡環及與馬達連接上,蓋上射座蓋子.
 (如圖3, 圖4, 圖5, 圖6)

3.25.6

圖3 裝上鍵

3.25.7

3.25.8

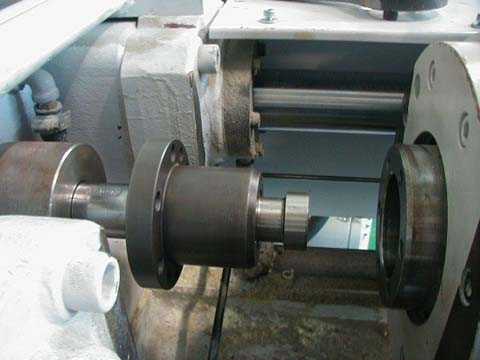

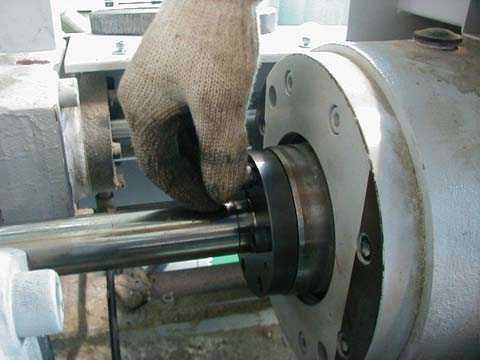

圖4 裝上法蘭

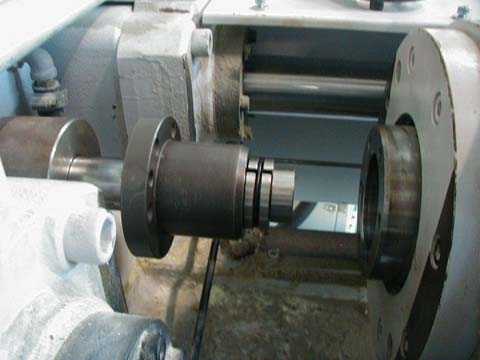

圖5 裝上兩個半圓

3.25.9

圖6 擰上螺絲
4機臺整理
5儲存:
5.1先將料管整組(含料管壁、螺管、法蘭、射嘴、過膠(火箭) 頭、過膠圈、過膠介子)均勻涂上一層防銹油(機油 10W-40，若更常時間未使用，建議涂上黃油)。
5.2再以伸縮膜加以全部包覆。
5.3標注所需使用之設備名稱及規格(如:直徑…)。

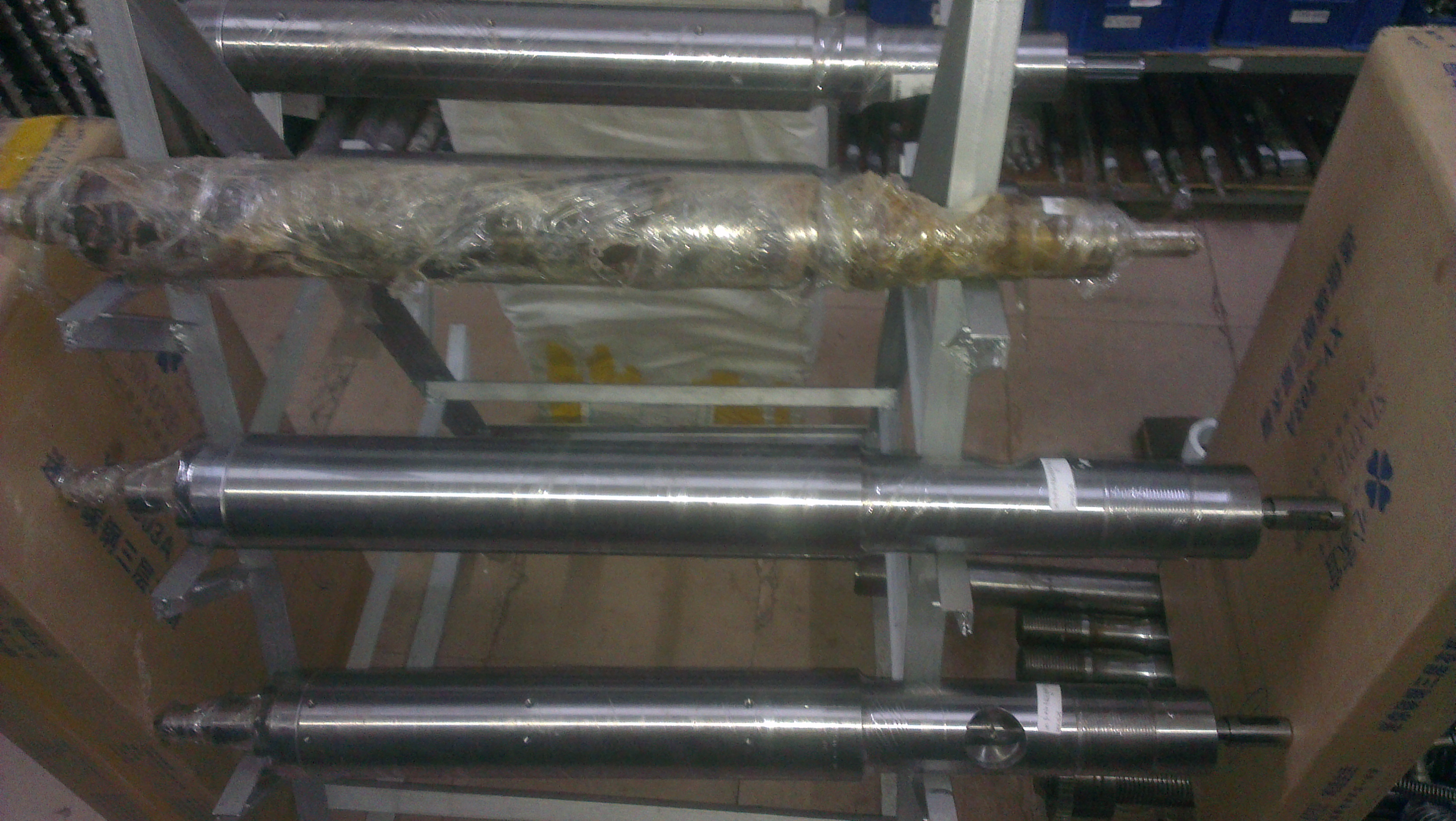

5.4料管整組以如圖方式平放于架子上。

螺桿以如圖方式懸掛方式保存，以防止平放變形，彎曲。

單獨儲存之射嘴、過膠(火箭)頭、過膠圈、過膠介子以塑料箱存放，以免落下?lián)p傷。



調整射嘴中心：

如：VE系列有時拆料管時，會移出射座，然后吊出料管，此時射嘴中心會有偏移，需調校。

鎖上射移連桿固定件。

放松射座機構調整螺絲。

射座前進到射嘴與頭板內平面中心點。

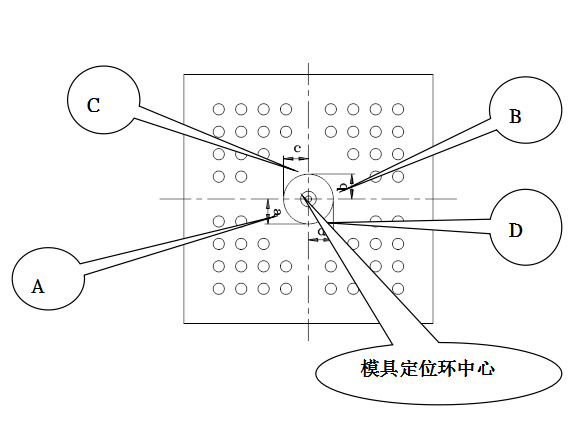

測量射嘴與頭板上之模具固定環的距離，并調整射座結構之螺絲，達到與固定環距離上下左右對稱(A、B、C、D點至中心位置誤差不得超過0.05mm)。

鎖緊射座機構調整螺絲，確保距離不再偏移。

7 料管螺桿安裝完畢后之開機調試注意事項如下：

7.1 第一次加熱，溫度設定為180°C，到達溫度后，維持5分鐘后，再設定所需溫度(如：250°C)，到達所需溫度后，持續加熱15分鐘后，方可作動。

7.2手動緩慢測試射膠與松退動作5次(此時勿加塑料，注意射膠位置需到  “0”)后，測試加料動作，切勿有摩擦噪音。

7.3射座向前到底(往模具方向)，檢查加熱線是否整理適度?

8料管螺桿定期檢驗方法:

8.1判定料管螺桿可繼續使用或報廢之緣由及方式:

8.1.1緣由:針對不同之成型產品，由于各產品間之質量精度要求各不相同，我司可提供定期檢驗數據，但無法針對磨損部分來加以判定是否可繼續使用或報廢。

8.1.2方式:是否繼續使用或報廢? 終究需回歸客戶成型后，產品質量判定結果。

8.1.3替代:針對精度高之產品，已不適用之料管螺桿，可轉換之精度低之產品使用。

8.2定期檢驗:

8.2.1新制作料管螺桿規格，提供關鍵尺寸之設計公差。

8.2.2保固期后，針對PA46 無鹵料管，每三個月進行拋光檢測，每次需費時3個工作天(含拆裝)，出據量測數據供客戶參考!

8.2.3保固期后，針對LCP料管，每六個月進行拋光檢測，每次需費時3個工作天(含拆裝)，出據量測數據供客戶參考!

8.2.4客戶取得量測數據，再配合自身之產品成型后特性，判斷是否原產品繼續生產，換產品生產或料管螺桿報廢。
